一,项目简介:
汽车电子今年得到越来越多的应用,不但替代了原有的一些机械机构的功能,还带来很多原来难以想象的功能和应用,汽车电子正以远远超越汽车工业本身的发展速度向前推进。中国的汽车电子市场目前已经达到1300亿元,2011年可以达到2400亿元。其中的大多数为随外资整车厂在中国的独资/合资企业所占据,或直接进口。直到最近两年随着自主品牌的崛起和外资品牌国产化进程,国内企业慢慢从后装市场和向整车配套市场扩展。突破方向多数是和行车安全关系相对较小的BCM和汽车仪表。随着奇瑞,长安等车厂制定自己的汽车控制网络协议,分散式的BCM/汽车仪表正成为国内汽车电子研发热点。
本系列方案包括基于PIC16C926或PIC16F946的传统集中式车身控制模块,和基于dsPIC30F5015的采用CAN/LIN结构的分散式车身控制模块。因为这些方案完成相同或相似的功能,具有一定传承关系,所以这里放在一起介绍。
基于PIC16C926 或PIC16F946的集中式车身控制模块,采用Microchip高性价比的MCU,利用威健自主研发的,适合车身控制特性的操作系统,对多达50以上的输入信号和输出信号进行管理和控制。该方案已经对某国外引进车型成功的完成了进口替代,并成功量产超过50K。
基于dsPIC30F5015的采用CAN/LIN结构的分散式车身控制模块,采用microchip专门针对汽车电子市场推出的有超强抗干扰能力,带CAN/LIN控制器的dsPIC系列DSP+16位MCU。该款控制器有多达52个I/O,可以在充当CAN/LIN网关的同时,兼顾相当的控制功能,尤其为传统集中式控制向基于CAN/LIN的分散控制过渡产品提供支持。该方案采用完全由威健自主实现的全体CAN/LIN通讯协议,该协议框架可以方便的过渡到绝大多数的主流CAN/LIN协议,加快类似产品的开发:如CAN/LIN网关、仪表总产等。目前该项目整处于量产前的测试阶段。
二,PIC16C926特点:
● 8K指令EPROM程序空间、366字节RAM;
● 多达25I/O和27个输入;
● 5通道10位ADC;
● 超低功耗;
● SPI、I2C接口;
● 多达112象素的LCD模块.
三,PIC16F946特点:
● 低功耗特性:
• 待机电流:
- 当电压为2.0V 时,典型值<100 nA
• 工作电流:
- 当频率为32 kHz、电压为2.0V 时,典型值为
8.5 ⎧A
- 当频率为1 MHz、电压为2.0V 时,典型值为
100 ⎧A
• 看门狗定时器电流:
- 当电压为2.0V 时,典型值为1 ⎧A
● 最大可驱动168 像素液晶显示模块;
● 最多53 个I/O 引脚和1 个仅输入的引脚
● 8通道10位ADC;
● 8K指令Flash程序空间。
四,dsPIC30F5015特点:
● 66K 字节或22K指令Flash程序空间;
● 2K字节片上RAM;
● 16X16工作寄存器矩阵;
●17X17DSP单指令乘加器;
●SPI,主从I2C, CAN2.0,带FIFO的UART;
●8 PWM;
●30MIPS CPU。
●16通道10位ADC,采样频率高达1Msps;
●52个I/O.
五,集中式BCM:
如下图所示,所谓集中式BCM,就是所有的车身状态信号和从其他模块送来的信号,全部通过各自专门的通道接入BCM,经过BCM处理,再通过各自专门的通道送到车身的各个执行机构如车灯,门锁等,或者通过专门的连接送到其他相关模块。作为上一代BCM,在汽车智能化方面作出了巨大贡献,但随着功能越来越多,对BCM的要求越来越高,尤其是布线越来越复杂,给制造和维护造成很大麻烦。逐步向CAN/LIN总线结构的分散式控制过渡,已经成为趋势,并从高端汽车向中低断产品扩展。

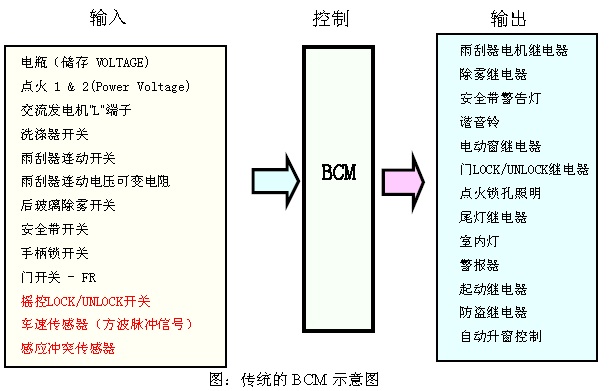

集中式BCM基本功能如下图所示,具体车型,以及不同配置输入和输出可能略有不同,但功能和原理基本一样。这个项目的核心价值就是在Microchip系列MCU上成功实现了下图所示的多对多逻辑:每一个输入都和多个输出相关,同时每一个输出也和不止一个输入相关。
这个项目之所以选择PIC16F946/PIC16C926主要是这两款芯片拥有相对较多的I/O。

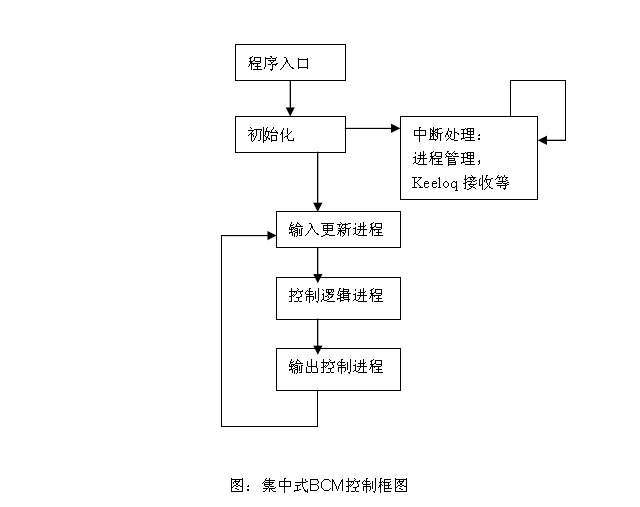

鉴于本案复杂的逻辑和实时时序要求,我们开发了一个基于Timer0的实时操作系统,同时用中断相应实时要求严格的输入和输出。通过这个操作系统我们成功把输入、控制、输出隔离处理,为系统的扩展,修改,升级留出充分的余地。在系统的多次升级,移植中显示了这个架构的优势。这个BCM模块还集成了Keeloq接收代码。

输入、输出图

六,基于CAN/LIN的分散式BCM:

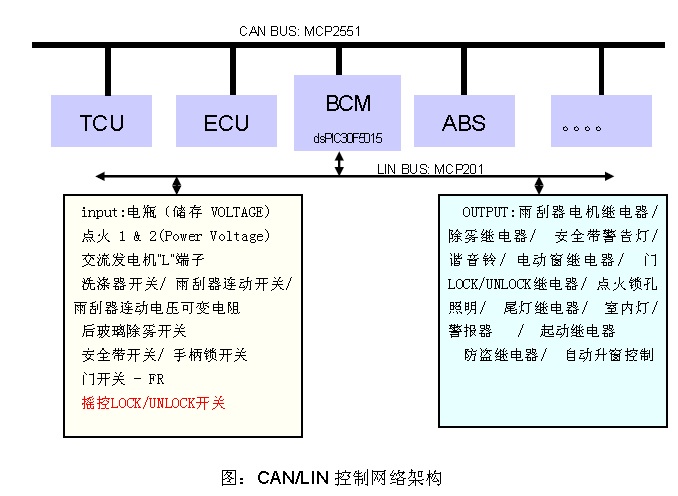

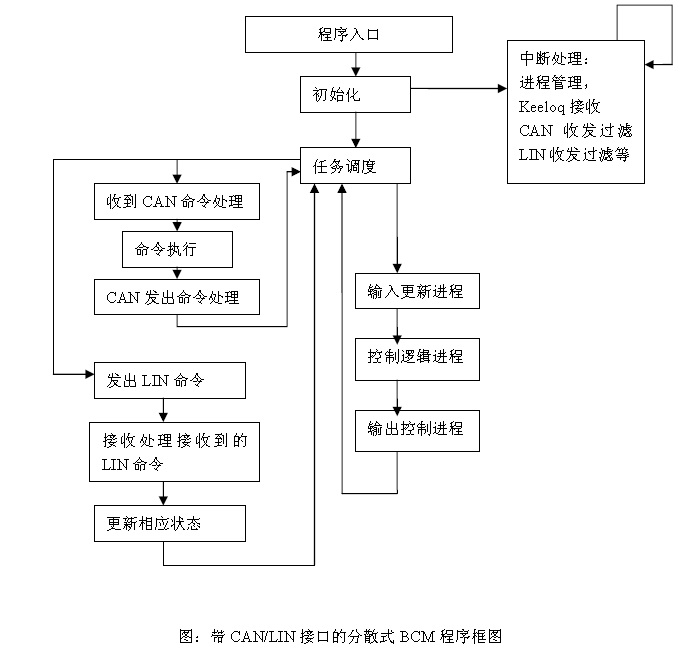

汽车 CAN/LIN 控制网络架构如下图所示:其中BCM 是其中重要一部分。目前国内企业涉足的主要是BCM 和仪表板部分。分散式 BCM 主要由 CAN/LIN网关、必要的辅助电路和保留下来的一部分集中式控制功能组成。因为越是复杂的系统采用CAN/LIN越是有效,一部分中低档车还会基于多种考虑保留一部分集中控制作为过渡。这也是本案采用dsPIC30F5015这种较多I/O产品的原因。本案采用了和上面集中式模块相似的操作系统。包括进程管理,和任务调度,这种架构可以很好的隔离各个功能块,在实践中得到了很好的应用。
下图中CAN/LIN架构中各个模块基本都有CAN/LIN网关的功能,只是不同模块过滤不同的命令而已。这也正是这个项目的价值所在:威健国际拥有自行开发实现基于Microchip 单片机的CAN/LIN协议包的能力。因为保密关系,这里暂时无法公开相关的CAN/LIN协议和详细的硬件信息。请谅解。


七,涉及的主要microchip产品:
1, PIC16C926
2, PIC16F946
3, DsPIC30F5015
4, MCP201
5, MCP2551
详细产品信息请联系威健当地办事处或到www.microchip.com.cn 查询。
